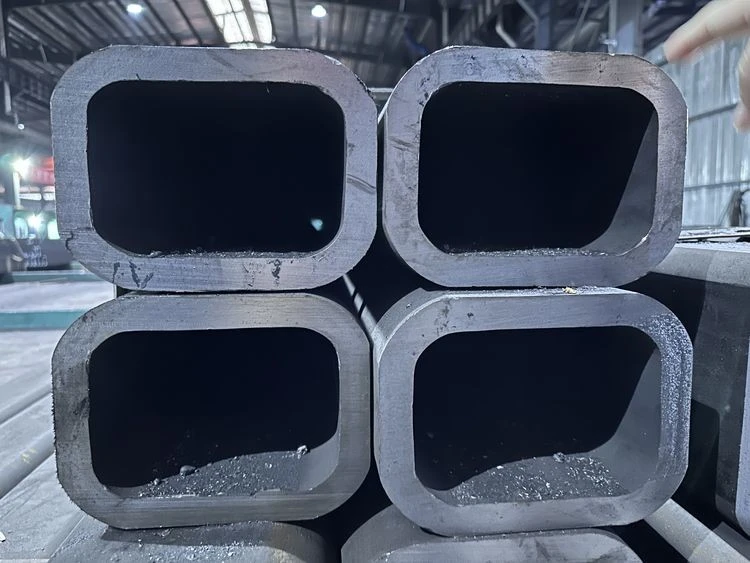

KARŠTAI VALČIUOTI TUŠČIAVIŠČIAI SEKCIJOS

Charakteristikos

Tolerancija

Išorinis dydžio skersmuo (H: ilgiausia pusė; B: trumpiausia pusė)

A＜100mm, B＜100mm

maks. ±1 %, o min ±0,5 mm

100 mm mažesnis arba lygus H Mažesnis arba lygus 200 mm, 100 mm mažesnis arba lygus B Mažesnis arba lygus 200 mm

±0.8%

H>200mm, B>200 mm

±0.6%

Sienos storis

WT Mažesnis arba lygus 5 mm

±10%

WT>5 mm

±0,5 mm

Įgaubtumas/išgaubtumas

maks. ±0,8 %, o min ±0,5 mm

Šonų kvadratiškumas

90 laipsnių ± 1 laipsnis

Išorinis kampo spindulys

WT Mažesnis arba lygus 6 mm

1.6WT Mažiau arba lygus R Mažiau arba lygu 2.4WT

6 mm ＜ WT Mažiau arba lygus 10 mm

2.0WT Mažiau arba lygus R Mažiau arba lygus 3.0WT

WT>10 mm

2.4WT Mažiau arba lygu R Mažiau arba lygu 3.6WT

Tvist

2 mm + 0.5 mm/m ilgio

Tiesumas

1,5 mm / 1000 mm bendras ilgis

Mišios

±6 % individualių ilgių

Ilgis

L ~ 6000 mm

+5mm/-0mm

6000 mm Mažesnis arba lygus L Mažesnis arba lygus 10 000 mm

+15mm/-0mm

L>10000 mm

+5mm/-0mm plius 1mm/m
