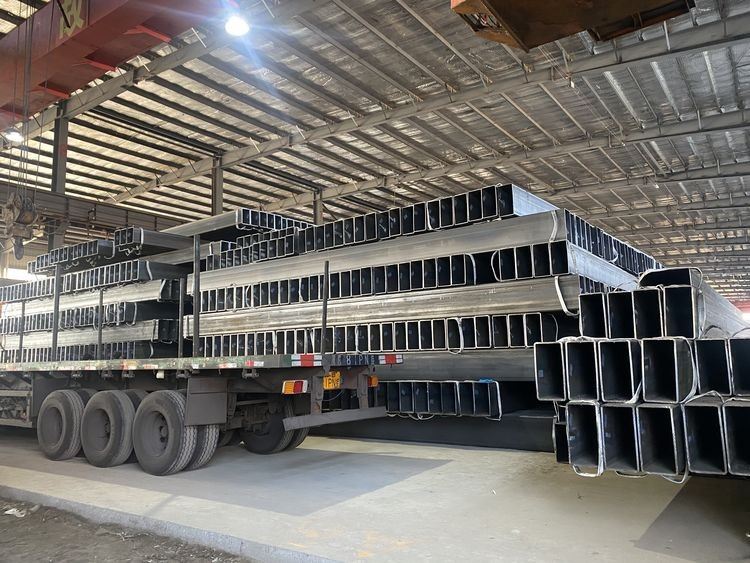

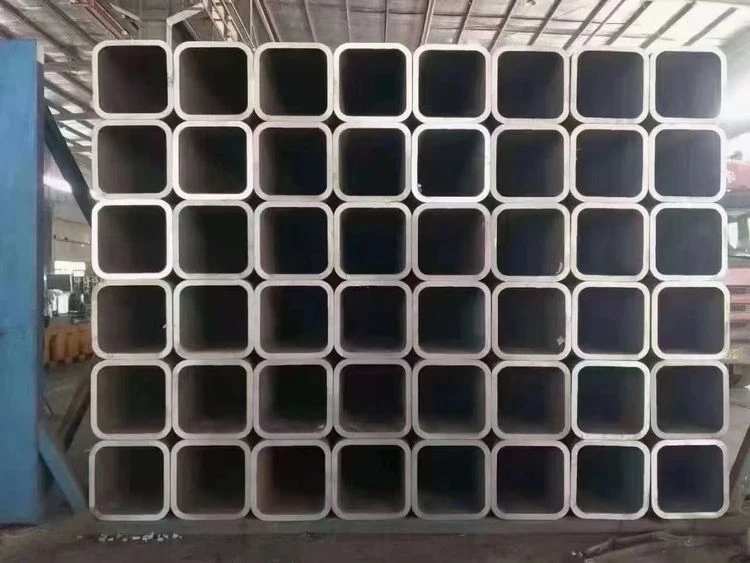

ASTM A500 PLIENINĖS TUŠČIAVĖS SEKCIJOS

ASTM A500 gamybos tolerancija

Inžinieriai dažnai stebisi, kodėl A53 vamzdžiams yra daug mažiau galimybių, palyginti su A500 vamzdžiais.

A53 vamzdžiai žymimi naudojant vardinį vamzdžio skersmenį coliais kartu su vienu iš trijų suplanuotų sienelių storių. Jie yra tokio dydžio, kad atitiktų A53 vamzdžių numatytą paskirtį-pernešti suslėgtą garą, orą ar vandenį,-kuriuos reikia suderinti su standartizuotomis jungiamosiomis detalėmis ir vožtuvais.

Tokie reikalavimai netaikomi A500 vamzdžiams, todėl galima tiksliau ir efektyviau priskirti. A500 šoviniai apima išorinį skersmenį ir sienelės storį coliais, matuojant trijų skaitmenų po kablelio tikslumu. Pavyzdžiui, naudojant A500 apvalią pastato koloną, galima nurodyti HSS8,625 × 0,322 su išorinio skersmens (OD) tolerancija +/-0,75% ir sienos tolerancija +/-10%. Priešingai, A53 ekvivalento, 8 colių standartinio vamzdžio, OD tolerancija yra +/-1%, o sienos tolerancija -12,5%. Tai pabrėžia, kad A500 šoviniai turi geresnes OD ir sienos tolerancijas.

Rinkitės A500 apvalius pagal savo konstrukcinių vamzdžių poreikius, naudodamiesi puikiomis jų tolerancija ir lankstumu, atitinkančiu specifinius sienos storio ir išorinio skersmens reikalavimus.

A500 kvadratinių ir stačiakampių plieninių vamzdžių išorinių matmenų leistinos nuokrypos

Toliau pateiktoje diagramoje aprašomi tikslūs A500 anglinio plieno išorinių matmenų nuokrypiai.

A500 kvadratinių ir stačiakampių plieninių vamzdžių išorinių matmenų leistinos nuokrypos

A500 kvadratinių vamzdžių išorinių matmenų leistinos nuokrypos

1. Išoriniai matmenys (plotis ir aukštis):

Kvadratinių vamzdžių išoriniai matmenys (plotis ir aukštis) paprastai priklauso nuo šių leistinų nuokrypių:
Pločio ir aukščio tolerancija: +/- 0.020″ (0,5 mm)

2. Šonų kvadratiškumas:
Skirtumas tarp to paties skerspjūvio{0}}įstrižainių neturi viršyti 1 % vardinių matmenų.

A500 stačiakampių vamzdžių išorinių matmenų leistinos nuokrypos

1. Išoriniai matmenys (plotis ir aukštis):

Stačiakampių vamzdžių išoriniams matmenims (pločiui ir aukščiui) paprastai taikomi šie leistini nuokrypiai:

Pločio tolerancija: +/- 0.020″ (0,5 mm)

Aukščio tolerancija: +/- 0.010″ (0,25 mm)

2. Šonų kvadratiškumas:

Skirtumas tarp to paties skerspjūvio{0}}įstrižainių neturi viršyti 1 % vardinių matmenų.

Jei savo projektui turite konkrečių tolerancijos reikalavimų, patartina šiuos reikalavimus aiškiai pranešti UNIACERO inžinieriui.

A500 anglinio plieno sukimo leistinos kvadratinių ir stačiakampių konstrukcinių vamzdžių nuokrypos

ASTM A500 nenumato specialiai kvadratinių ir stačiakampių konstrukcinių vamzdžių sukimo tolerancijos. Tačiau posūkio tolerancijos reikalavimus galima išvesti iš bendrųjų pramonės standartų ir praktikos, taikomų konstrukciniams plieno gaminiams.

Sukimas paprastai apibrėžiamas kaip vieno vamzdžio galo pasukimas kito galo atžvilgiu išilgai išilginės ašies. Jis matuojamas laipsniais ilgio vienetui (pvz., laipsniais pėdai).

Maksimalus sukimas: Maksimalus leistinas kvadratinių ir stačiakampių vamzdžių sukimas dažnai nurodomas kaip tam tikras laipsnių skaičius nurodytam ilgiui (pvz., pėdai).

Pramonės standartai: Pramonės standartai, tokie kaip ASTM A6/A6M, apimantys bendruosius reikalavimus, taikomus valcuotų konstrukcinių plieninių strypų, plokščių, formų ir lakštų polių, gali pateikti rekomendacijas dėl leistinų posūkio nuokrypių, netiesiogiai taikomų konstrukciniams vamzdžiams.

Bendra praktika: Praktiškai kvadratinių ir stačiakampių vamzdžių sukimo leistinos nuokrypos gali skirtis priklausomai nuo gamybos būdo, dydžio ir konkrečių klientų reikalavimų.

Paprastai posūkio leistinos nuokrypos nurodomos remiantis kliento brėžiniais, projekto specifikacijomis arba{0}}gamintojo ir kliento sutartais standartais.

ASTM A500 ERW konstrukcinio vamzdžio gamybos procesas

ASTM A500 anglinio plieno konstrukcinių vamzdžių privalumai

ASTM A500 anglinio plieno konstrukciniai vamzdžiai sujungia tvirtumą, ilgaamžiškumą ir universalumą, todėl tai yra tinkamiausias pasirinkimas inžinieriams ir architektams įvairiose statybose ir pramonėje.

Didelis stiprumas: Sukurta taip, kad atlaikytų dideles apkrovas ir įtempius, užtikrinant konstrukcijos vientisumą ir patikimumą.

Patvarumas: atsparus nusidėvėjimui, trinčiai ir aplinkos veiksniams, todėl užtikrina ilgalaikį veikimą-įvairiomis sąlygomis.

Platus formų asortimentas: Yra apvalių, kvadratinių, stačiakampių ir specialių formų, atitinkančių įvairius konstrukcijos projektavimo reikalavimus.

Įvairių dydžių: siūlo lankstumą su įvairių dydžių ir matmenų įvairove, prisitaikant prie įvairių projektų poreikių.

Ekonomiška gamyba: Šaltojo formavimo

Suvirinamumas: Lengvai suvirinama naudojant standartinius suvirinimo būdus, palengvinant efektyvų gamybą ir surinkimą.

Apdirbamumas: Galima pjauti, gręžti ir apdirbti pagal tikslias specifikacijas, taip padidinant konstrukcijos lankstumą.

Įprastos pramonės programos

Statybos pramonė: Naudojamas statybos pramonėje konstrukcinėms atramoms, tokioms kaip kolonos ir sijos pastatuose ir tiltuose, taip pat karkasinės konstrukcijos biurų pastatų ir pramoninių sandėlių plieniniuose karkasuose.

Nafta ir dujos: ASTM A500 vamzdžiai plačiai naudojami naftos, gamtinių dujų ir vandens transportavimo vamzdynuose dėl didelio stiprumo, ilgaamžiškumo ir atsparumo atšiaurioms sąlygoms.

Automobilių transportas: A500 plienas pasižymi geromis mechaninėmis savybėmis, įskaitant stiprumą ir ilgaamžiškumą, ir dažnai naudojamas konstrukciniuose vamzdžiuose ir karkasuose, kur tvirtumas yra būtinas.

Mechaninė pramonė: ASTM A500 plieninis vamzdis pasižymi tvirtumu, ilgaamžiškumu ir struktūriniu vientisumu, idealiai tinka hidraulinėms sistemoms, sunkiosioms mašinoms ir pramoninei įrangai.

Energija: Idealiai tinka energetikos sektoriui dėl savo didelio stiprumo, ilgaamžiškumo ir suvirinamumo, todėl tinka atlaikyti dideles apkrovas ir atlaikyti atšiaurias sąlygas.

Mechaninis apdirbimas: Tinka apdirbimo pramonei dėl didelio A500 plieno stiprumo, ilgaamžiškumo ir gerų gamybos savybių, kurios padeda gaminti tikslias dalis ir komponentus.
